RS485-BUS-KONFIGURATION (Modbus-RTU)

Modbus-RTU nutzt den RS 485 Anschluss des powerflow+. Dabei wird ein zwei- (A + B) oder dreiadriges Kabel (A + B + GND) für eine serielle Kommunikation in einem Bussystem verwendet. Das bedeutet: Alle Geräte, die an diesem Bus angeschlossen sind, werden in Reihe verbunden und müssen mit dem exakt gleichen Modus und der gleichen Baudrate eingestellt sein, um erfolgreich miteinander seriell, also nacheinander, kommunizieren zu können. Über einen solchen Bus ist eine Verbindung von bis zu 32 Geräten möglich.

Hinweise bei Verbindungsproblemen:

• Die beste Signalqualität erreicht man mit geschirmten Twisted-Pair-Kabeln.
• Die beiden Daten-Kabel müssen bei allen Geräten konsistent jeweils an derselben Buchse verwendet werden (entweder A oder B).
• Eine angeschlossene GND-Leitung kann die Signalqualität und Betriebssicherheit bei RS485 deutlich verbessern, insbesondere bei längeren Strecken, unterschiedlichen Stromversorgungen und fehlender galvanischer Trennung. Sie ist aber nicht immer zwingend erforderlich – bei kurzen Strecken und gemeinsamer Stromversorgung kann es auch ohne funktionieren, jedoch mit erhöhtem Risiko für Störungen.
• Jeder powerflow+ verfügt bereits über einen aktivierten 120 Ohm Abschlusswiderstand am RS485-Port.
• Wenn viele Geräte auf einem gemeinsamen Bus eingesetzt werden (max. 32 Geräte), kann die Erhöhung der Baud-Rate bei allen angeschlossenen Geräten zu einer Verbesserung der Kommunikation beitragen.

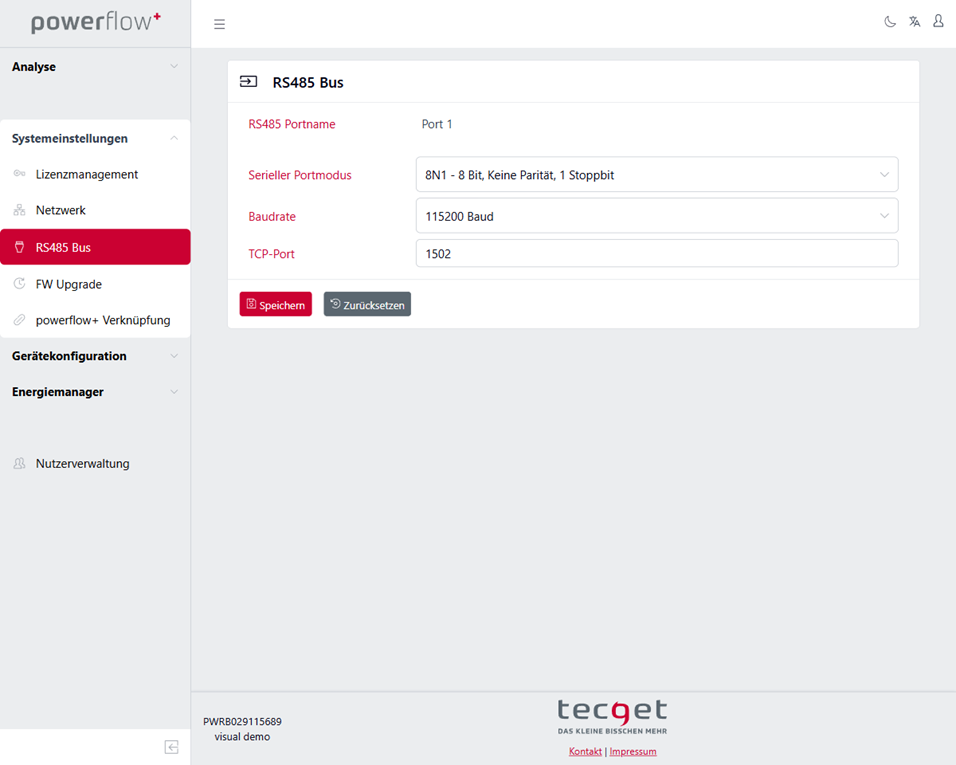

Der powerflow+ wandelt intern die empfangenen Modbus-RTU-Daten in Modbus-TCP-Daten um und stellt diese für seine eigenen Treiber intern an einem bestimmten Port zur Verfügung (i.d.R. Port 1502). Wenn Sie also beispielsweise einen Zähler über Modbus-RTU anbinden, geben Sie bei der Konfiguration des Zählers im Eingabefeld der IP und des Ports folgendes an: 127.0.0.1:1502.

127.0.0.1 ist immer die interne IP des powerflow+  Energiemanagers und ‘1502’ ist der Port, den Sie bei der Konfiguration der RS485-Stelle im Feld “TCP-Port” eingegeben haben.

Wenn Ihr Energiemanager über zwei RS485-Ports verfügt, kann der zweite Port separat eingestellt werden und die daran angeschlossen Geräte können dann über 127.0.0.1:1602 erreicht werden.
